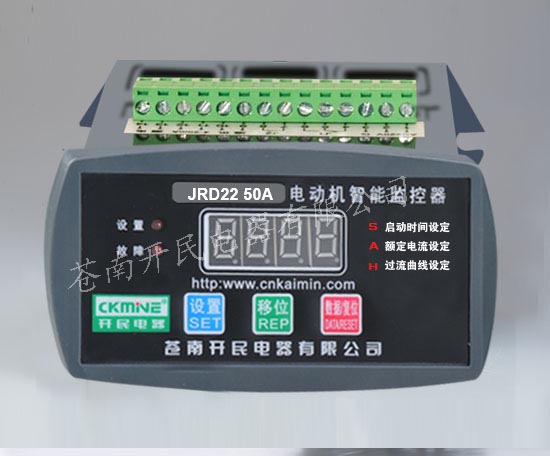

JRD22系列電機保護器
JRD22系列電機保護器是我公司采用先進的電子線路和專利技術生產的全方位電機保護器,與國內同類產品采用普通的電路而言,技術上已經上了一個檔次.JRD22系列電機保護器具有對稱性故障(如過載、堵轉、過壓、欠壓等)及非對稱性故障(如斷相、電流不平衡)的保護功能,與交流接觸器配合使用能對任何類型三相電動機起快速、可靠的保護.JRD22系列電機保護器主要適用于冶金、化工、紡織、建材、電力、通信等工業三相電動機及三相電力饋電系統.可方便使用本機RS485通訊接口與PC機等設備組成網絡系統或通過4-20mA輸出和DCS系統相接.JRD22系列電機保護器具有結構簡單、動作可靠、精度高、抗干擾能力強,工作性能穩定,簡單易操作等優點
主要特點:
1、主回路穿過保護器電流傳感器電流取樣方式。
2、電流值數碼顯示，故障原因指示燈顯示。
3、過流保護反時限。
4、額定電流、起動延時時間可分別設定。
5、結構緊湊，可組合成一體，也可分離安裝。
6、具有4-20mA標準電流信號輸出，可直接與工業用二次儀表或計算機系統連接。
7、一機多用,可取代電流表、熱繼電器、電流互感器、時間繼電器和漏電器等.
8、具有RS485接口,可以實現信息傳送,一臺上位機(PC)可接256臺保護器,并可對每臺電機進行參數設定,啟停操作,便于自動化管理.
保護功能：
過流、轉堵、三相電流不平衡、斷相、漏電等故障保護。
設定功能：
可現場設置額定電流值及電機啟動延時時間。
顯示功能：
運行狀態時顯示實際電流值，保護狀態時故障各類別指示燈顯示。
遠傳功能：
具有4-20mA電流信號輸出接口,直接和DCS系統相接。
主要技術參數:
觸點容量:AC22V/7A AC380V/5A 電壽命100000次.
電流輸出:4-20mA電流信號輸出.
工作電壓:AC220V±15% AC380V±15% 50Hz±2% 其它規格訂購生產.
電流測量范圍:0-600A
允許誤差:±5%
分體顯示:距離小于5m標準配置80cm |
